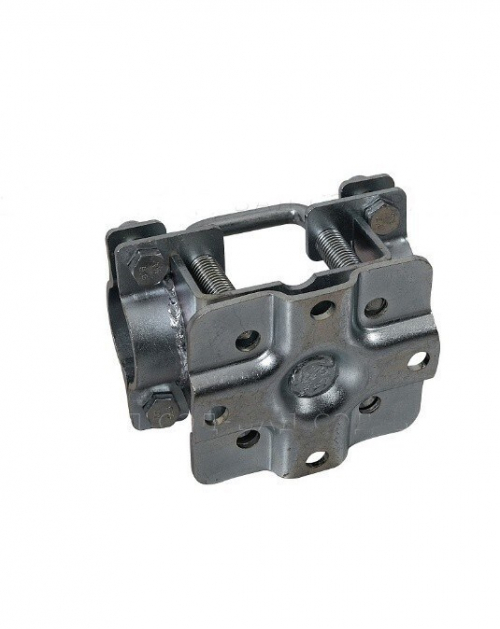

Поворотный кронштейн ПРАКТИК.PRO для опорного колеса Код: SDV009

Назначение поворотного кронштейна для опорного колеса

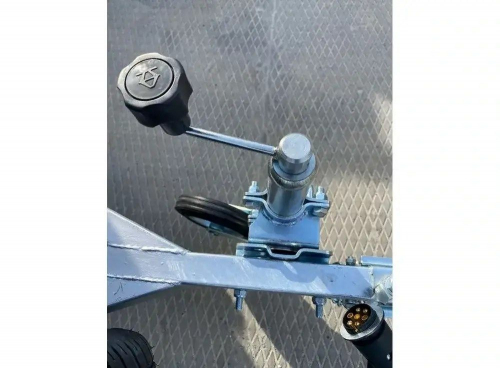

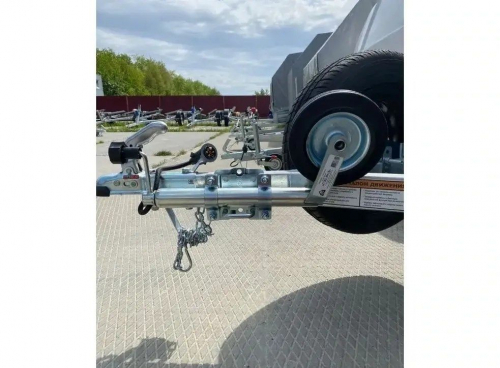

• Кронштейн поворотный служит для крепления любого опорного колеса с диаметром штока 45-48 мм. Благодаря поворотному механизму хомут поворотный позволяет развернуть опорное колесо прицепа на 90 градусов параллельно дышлу прицепа.
• Сокращает время на опускание и подъем опорного колеса;
• Защищает опорное колесо от повреждения;
• Увеличивает дорожный просвет, поднимая подкатное колесо выше от поверхности дороги.

Один раз подобрав высоту, опорное колесо фиксируется в хомуте, далее регулировка высоты осуществляется вращением рукоятки опорного колеса.

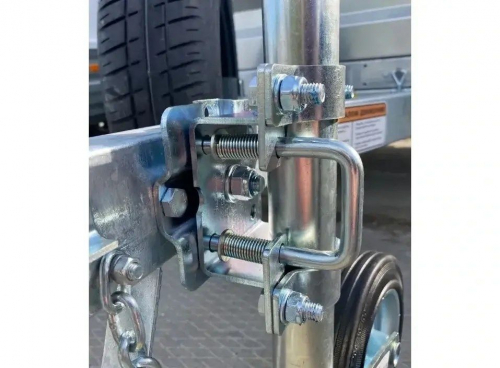

Принцип действия поворотного кронштейна для опорного колеса

1. фиксация опорного колеса хомутом;
2. оттягивание скобы с двумя пружинами;
3. поворот хомута на 90 градусов;
4. защелкивание скобы в горизонтальные отверстия.

Установка поворотного кронштейна для опорного колеса

Хомут поворотный крепится к дышлу при помощи двух болтов М10. Расположение отверстий соответствует стандартному хомуту крепления опорного колеса. Поворотный хомут можно установить в отверстия обычного хомута. Расстояние между болтами должно быть либо 100 мм., либо 105 мм. Важно учитывать длину опорного колеса так чтобы оно не задевало бампер автомобиля, особенно в случаях использования опорного колеса с пневмо шиной и во время маневрирования на поворотах.

Особенности использования

• До складывания опорного колеса вдоль дышла прицепа перед поездкой, рекомендуем полностью закрутить с усилием ручку подкатного колеса для предотвращения его самопроизвольного выкручивания и потере при движении.
• Не предусмотрена возможность оперативного (без ключа) изменения высоты опорного колеса в поворотном кронштейне.
